ZY-6000 SF6泄漏报警在线监测系统

一、 系统概述

ZY-6000 SF6泄漏报警在线监测系统是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。该系统采用新的传感器技术，可定量、实时在线测量SF6泄漏气体含量，测量精度高，数据可远传，安装使用方便。该系统对室内SF6、O2浓度，环境温度、湿度进行多点式监测，多可带128个监测点。该系统的使用不仅可以达到确保人生安全的目的，为现场工作人员提供更多一层的保护，而且还能确保设备正常运行。

二、 产品特点

●测试原理

本系统采用NDIR传感器。红外传感器具有寿命长、工作稳定可靠、非接触、受环境影响小，抗干扰性强等特点，非常适合做在线监测产品。

●多重检测功能

本系统针对SF6及氧气进行双重检测，更加有效地保证了工作人员工作环境的安全性，体现了企业以人为本的工作理念。

●现场总线设计

现场总线设计，方便用户与各种系统通讯，实现无缝衔接。

●历史数据记录和查询

本系统可连续存储1年内所有数据，供调阅及曲线分析。

●语音及红外功能

●本系统支持红外人体检测，自动启动风机或语音提示，语音播报现         场情况，工作人员无需任何操作即可以在接近危险环境前提到语音提示。

●数据上传云平台

现场数据上传云平台后可以供多个电脑终端和手机终端查看数据。

●报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。

●支持远程启动风机功能。

●风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。

●风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。

●通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。 (需用户另行选配)

三、 技术参数

测量范围：  0 ～ 3000ppm

SF6测量精度： ±2%FS

SF6检测原理： 双波红外检测（NDIR）

氧气检测浓度： 0～25%

氧气测量精度： ±0.5%

氧气检测原理： 电化学

传感器数量：   标配5个（可扩展至128个）

缺氧报警阀值：18.0%(可调)

压力范围：  800hPa-1000hPa

温度范围：    -20 到 125 ℃

湿度范围：  0%-99%相对湿度  工作电源：  ～（100V～240V）

功    率：  50W

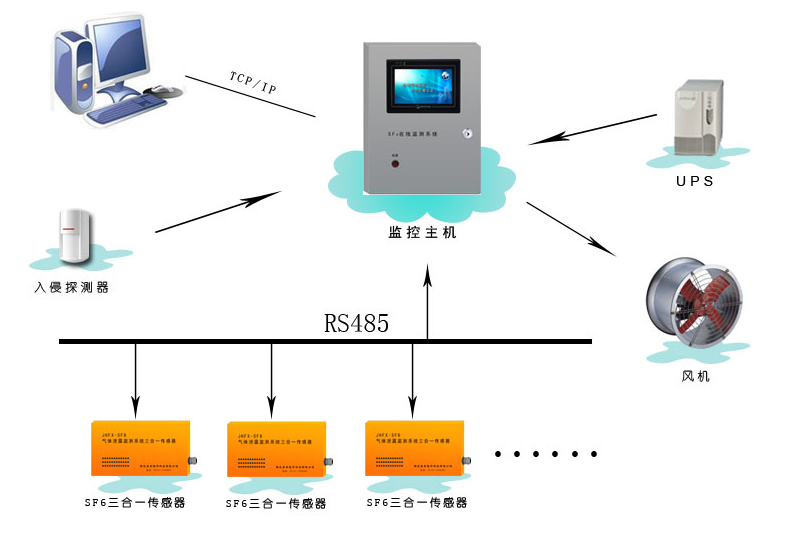

 四、系统拓扑图

五、操作说明

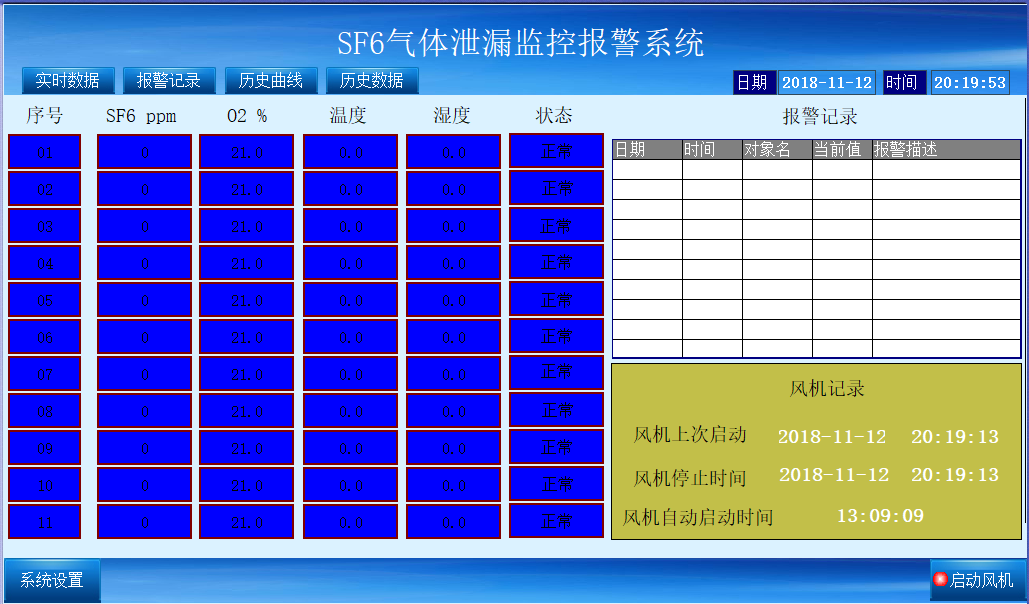

实时数据显示

     系统上电初始化完成之后，进入实时数据界面，显示所有测量通道的当前SF6值、O2值、温度值、湿度值及状态（正常：黑色；报警：红色；），风机的运行情况，如下图所示

系统设置

点击系统设置，弹出用户登录对话框。

输入正确的用户名及密码，点击确定进入系统设置界面，如下图所示

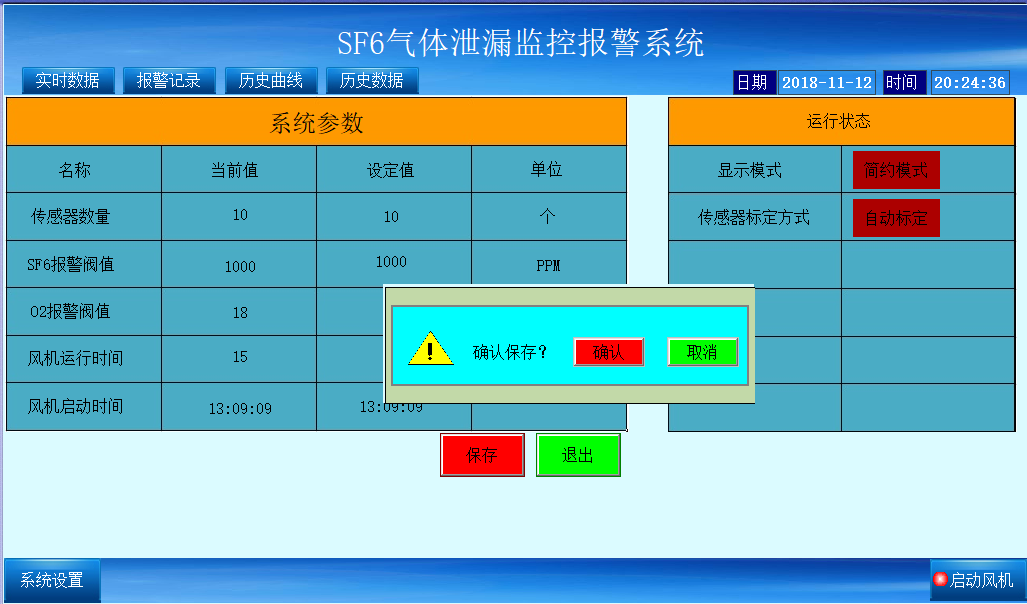

将参数设置完后，点击保存，会弹出确认对话框，点击确认，保存设定参数。

传感器标定方式设定

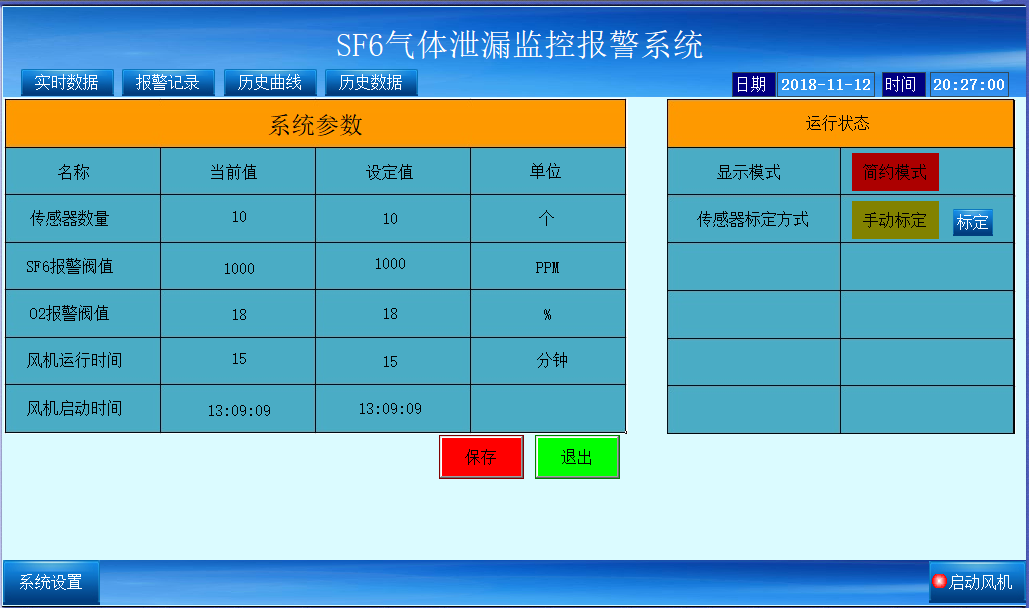

在上图界面点击自动标定，则传感器标定方式设置伟手动标定方式，如下图所示

此时点击标定，则对传感器进行标定操作。在此模式下点击手动标定则会返回为自动标定状态。

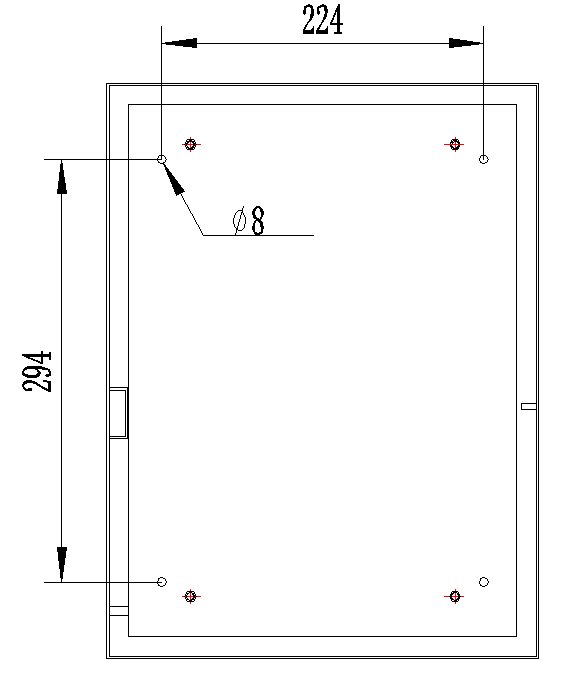

六、 安装尺寸
